ELEMENTI DELL'INTERFACCIA UTENTE (GUI)

La procedura è stata progettata e sviluppata per funzionare sul sistema operativo MS-Windows e come tale rispetta gli standard delle interfacce utente delle applicazioni tipiche di tale sistema operativo. Questo permette un suo utilizzo immediato, almeno per quanto riguarda le funzionalità base che non necessitano di approfondimenti e cognizioni particolari.

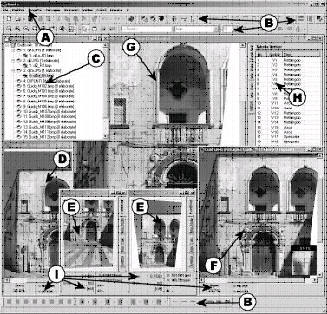

Osservando l’immagine precedente (figura 3), si può notare come l’interfaccia utente non sia molto differente da una qualsiasi altra applicazione: essa è “composta” da una finestra principale in cui sono contenuti tutti gli altri elementi dell’interfaccia. In particolare si possono notare i seguenti elementi:

  1. il menu principale;
  2. le barre degli strumenti che riproducono alcuni dei comandi presenti nel menu principale e forniscono una via alternativa e più veloce per richiamarli;
  3. la finestra del lavoro attivo che mostra le immagini da elaborare e quelle elaborate: questa finestra permette di richiamare le immagini che servono senza dover ogni volta cercarle sul disco;
  4. una finestra con un’immagine originale su cui sono state inserite (disegnate) le linee di riferimento (“cadenti”) per il calcolo successivo del raddrizzamento;
  5. due finestre che mostrano altrettanti immagini raddrizzate;
  6. una finestra che mostra il mosaico ottenuto unendo tre immagini raddrizzate (le due immagini indicate con E, più l’immagine indicata con G);
  7. una finestra che mostra un’immagine raddrizzata in cui sono stati disegnati diversi vettori;
  8. le tabelle a comparsa che contengono le liste dei punti noti, delle misure lineari e dei vettori inseriti sull’immagine G;
  9. gli indicatori che mostrano le coordinate del cursore, eventuali angoli e lunghezze/distanze lineari.

La procedura visualizza anche diverse finestre di dialogo quando è necessario indicare o modificare dei dati, o per l’esecuzione guidata dei processi di inquadramento/messa in scala, raddrizzamento e mosaicatura.
